ZJHC系列气动簿膜切断阀

一、ZJHC气动薄膜切断阀概述ZJHC系列气动薄膜切断阀是在消化吸收国外xj****技术的基础让设计了软密封结构,又采用了气动薄膜多弹簧执行机构,因此具有小型、轻巧的特点,泄漏等级可达到GB/T4213-9
产品描述

一、ZJHC气动薄膜切断阀   概述

ZJHC系列气动薄膜切断阀是在消化吸收国外xj****技术的基础让设计了软密封结构,又采用了气动薄膜多弹簧执行机构,因此具有小型、轻巧的特点,泄漏等级可达到GB/T4213-92VI级。它接受调节仪表来的信号,关闭或打开阀门,调节系统中的压力、温度、流量、液位等工艺参数,适用于要求严密切断且安装空间紧凑的自控系统。



结构特点

    1.阀芯密封面是由聚四氟乙烯和金属两部分组成。聚四氟乙烯起密封作用,金属部分起限位作用,密封性能可靠。

    2.ZJHC型气动薄膜切断阀的作用方式可分为气关式和气开式两种。气关式由ZHA型正作用执行机构和阀组成,气开式由ZHB反作用执行机构和阀组成。



二、产品型号及编制说明

标准型(常温型)

ZJHC-16型

ZJHC-40型

ZJHC-64型

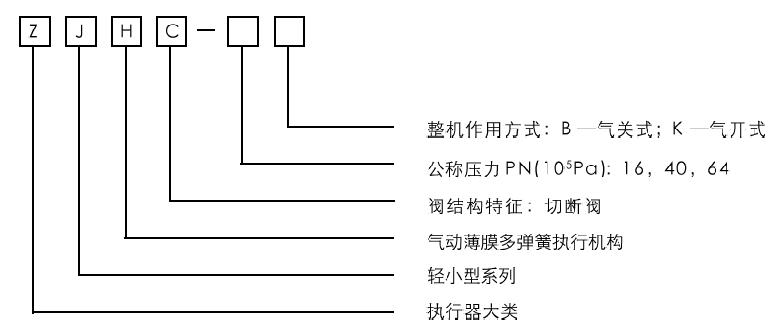

型号编制说明

ZJHC气动薄膜切断阀型号编制

例:ZJHC-16B表示气动薄膜切断阀,作用方式为气关式,公称压力为PN1.6MPa。

三、连接型式

连接形式

阀体公称压力

阀体材料

连接法兰的标准

法兰式

PN1.6MPa

铸碳钢,铸不锈钢

JB79-59

PN4.0MPa

GB9113.11-88

PN6.4MPa

JB79-59

 四、主要技术参数

公称通径DN(mm)

20

25

40

50

65

80

100

150

200

阀座直径DN(mm)

15

20

25

32

40

50

65

80

400

125

150

200

额定流量系数KV

5

7.5

12

20

32

30

77

125

200

310

450

710

流量特征

快开

公称压力PN(MPa)

1.6;4.0;6.4

配用执行机构型号

ZM(A/B)-22

ZM(A/B)-23

ZM(A/B)-34

ZM(A/B)-45

膜片有效面积Fe(㎝2)

350

350

560

900

额定行程(mm)

16

25

40

60

作用方式

气关式;气开式

弹簧压力范围(KPa)

20~100;40~200;80~240

气源压力(MPa)

0.25; 0。4

气源接口

M16×1.5



五、主要技术性能指标

本产品企业标准代号:Q/YXBM893

项目

技术指标(不带阀门定位器)

额定行程偏差

实测行程大于额定行程

泄漏等级

GB/T4213—2008  IV级

额定流量系数误差

±10%

全行程时间(S)

ZHA-22

ZHA-23

ZHA-34

ZHA-45

≤3

≤4

≤5

≤8



六、阀体材料、适用介质温度范围

阀体材料

材料牌号

公称压力PN(MPa)

适用介质温度范围(℃)

铸钢

WCB

1.6

4.0

6.4

-20~200

铸不锈钢

ZG1Cr18Ni9Ti

ZG0Cc18Ni12Mo2Ti



七、主要零件的常用材料(见图一)

ZJHC气动薄膜切断阀零件
