ZJHM系列薄膜套筒气动调节阀是一种压力平衡式调节阀。配用多弹簧执行机构，总体结构紧凑、重星轻、稳定性好。流体通道呈3流线 型、压降损失小，允许压差大，噪音小，流通能力大。广泛应用于控制气体、液体等介质工艺参数如：压力、流量、温度、液位保持在给定值。特别适用于流量大、压差大，泄漏量要求不高的场合。

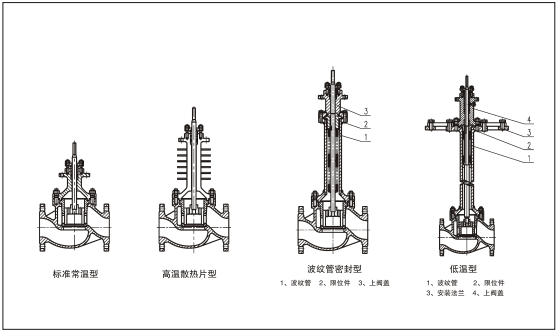

本系列产品有标准型和调节切断型、波纹管密封型、夹套保温型等 多种品种。产品公称压力等级有户~10、16、40、64，阀体口径范围由DN20~500，适用流体温度由-196℃~+560℃，其范围内多种档次。 泄漏量标准有IV级、V级和VI级。流量特性为线性或等百分比。多种品 种、规格可供选择。

薄膜套筒气动调节阀特点：

1.采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。 套筒互换性好，拆装方便，容易维修。

2.全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，软密封结 构阀芯达到VI级泄漏标准。

3.阀体按流体力学原理设计成等载面低流阻流道，可调范围大，固有可调比为50:1，额定流量系数增大30%。

4.执行机构采用多弹簧结构，高度减少307%。重量减轻30%。

5.ZJHMW型波纹管密封调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。

薄膜套筒气动调节阀主要技术参数

薄膜套筒气动调节阀主要性能指标

注：本产品性能符合GB/T4213—2008
