ZHA/BS系列轻小型气动薄膜角调节阀
一、ZHBS轻小型气动薄膜角形调节阀概述ZHBS系列轻小型气动薄膜角形调节阀由ZHAB型气动薄膜多弹簧执行机构和角形阀组成。体积小、重量轻。阀芯采用顶端导向结构，阀体内结构简单、无死角；因此可以避免
产品描述
一、ZHBS轻小型气动薄膜角形调节阀 概述

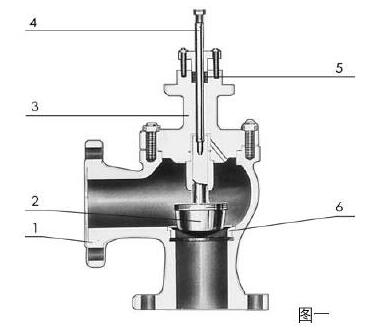

ZHBS系列轻小型气动薄膜角形调节阀由ZHAB型气动薄膜多弹簧执行机构和角形阀组成。体积小、重量轻。阀芯采用顶端导向结构，阀体内结构简单、无死角；因此可以避免结焦,粘结,堵塞,有一定自净能力。本产品适用于调节高粘度,含有悬浮物和颗料状物质流体的介质。
二、产品型号及编制说明
产品型号 | 标准型 | 热片型 |
ZHA/B(S)-64型 | ZHA/B(S)-64G型 |

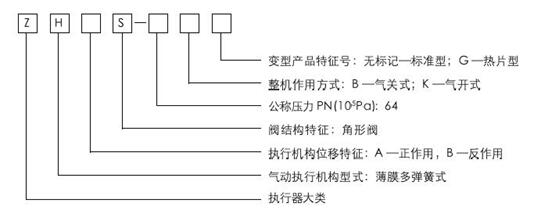

型号编制说明
三、连接形式
法兰连接，法兰标准按JB79-59 PN6.4MPa
四、主要技术参数
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
阀座直径 DN(mm) | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 |
额定流量系数Kv | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
流量特性 | 直线、等百分比 | |||||||||||||
公称压力PN (MPa) | 6.4 | |||||||||||||
配用执行机构型号 | ZH A/B-22 | ZH A/B--23 | ZHA/B-34 | ZHA/B-45 | ||||||||||
膜片有效面积Fe(cm2) | 350 | 350 | 560 | 900 | ||||||||||
额定行程(mm) | 10 | 16 | 25 | 40 | 60 | |||||||||
作用方式 | 气关式；气开式 | |||||||||||||
弹簧压力范围(kPa) | 标准20～100；可选用40～200；20～60：60～100；80～240 | |||||||||||||
气源压力(MPa) | 标准0.14： 可选用0.25，0.40 | |||||||||||||
气源接口 | M16×1.5 | |||||||||||||
固有可调比R | 30：1 | |||||||||||||
五、主要技术性能指标
1.本产品企业标准代号： Q/YXBM812
2.主要性能指标
序号 | 项目 | 技术指标（不带阀门定位器） | 技术指标（带阀门定位器） | |
1 | 基本误差 | ±5% | ±1% | |
2 | 回差 | 3% | 1% | |
3 | 死区 | 3% | 0.4% | |
4 | 泄漏量 | 10-4 ×阀额定容量 | ||
5 | 额定流量系数误差 | Kv>5 | ±10% | |
Kv≤5 | ±20% | |||
6 | 临界流量系数Cf | 流开：0.93；流关：0.80 | ||
七、主要零件的常用材料
