ZHAPF-10W型轻小型气动簿膜直通单座衬塑调节阀

一、ZHAPF-10W型轻小型气动薄膜直通单座衬塑调节阀概述ZHAPF-10W型轻小型气动薄膜直通单座衬塑调节阀(以下简称衬塑阀)由直通单座衬塑阀和气动薄膜多弹簧执行机构二部分组成,由于衬塑阀阀内腔
产品描述

一、ZHAPF-10W型轻小型气动薄膜直通单座衬塑调节阀  概述

ZHAPF-10W型轻小型气动薄膜直通单座衬塑调节阀(以下简称衬塑阀)由直通单座衬塑阀和气动薄膜多弹簧执行机构二部分组成,由于衬塑阀阀内腔和阀内件有聚全氟乙丙烯(简称F46),并在上阀盖内采用聚四氟乙烯波纹管密封结构。因而衬塑阀可广泛用于对盐酸、硫酸、氢氟酸、******、王水、各种强碱和强氧化剂等具有较强腐蚀性的介质的调节控制。

衬塑阀有如下结构特点:

1.G3/4、DN40~150阀体部分为整体式结构(见图二a、c),DN20~32阀体为分离式结构(见图二b)。

2.阀体内腔、阀内件均衬有F46.

3.上阀盖采用四氟乙烯波纹管和填料双重密封形式。

4.气关式采用正作用执行机构,气开式采用反作用执行机构。



二、产品型号及编制说明

产品型号

ZHA/BPF-10W型

ZHA/BPF-16W型

型号编制说明

 ZHAPF-10W型轻小型气动薄膜直通单座衬塑调节阀型号编制说明

三、连接形式

连接形式

阀体公称压力

阀体材料

连接法兰的标准

法兰式

PN1.0MPa

WCB铸钢

JB78-59 铸铁法兰

PN1.6MPa

WCB铸钢

JB79-59 铸钢法兰

注:1.口径为G3/4的衬塑阀用G3/4管螺纹连接。

    2.如用其它标准的连接法兰、可作特殊订货。

四、主要技术参数

公称通径

DN(mm)

G3/4”

20

25

32

40

50

65

80

100

150

阀座直径

DN(mm)

3

4

5

6

7

8

10

12

15

20

26

32

40

50

65

80

100

150

额定流量

系统(Kv)

0.08

0.12

0.2

0.32

0.5

0.8

1.2

2

3.2

5

8

12

20

32

50

70

100

240

流量特性

直线

直线、等百分比

公称压力

PN(MPa)

1.0、1.6

配用执行

机构型号

ZHA/B-22

ZHA/B-23

ZHA/B-234

ZHA/B-45

执行机构

行程(mm)

10

10

16

25

40

60

膜片有效

面积(mm)

350

560

900

弹簧压力

范围

标准20~100;40~200;80~240

作用方式

气开式;气关式

工作温度

(℃)

-30~200

固有可调比R

30:1

气源接头

M16×1.5























 五、主要零件的常用材料

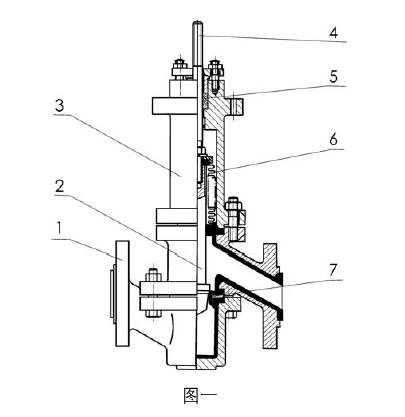

ZHAPF-10W型轻小型气动薄膜直通单座衬塑调节阀常用材料

六、外形尺寸及重量

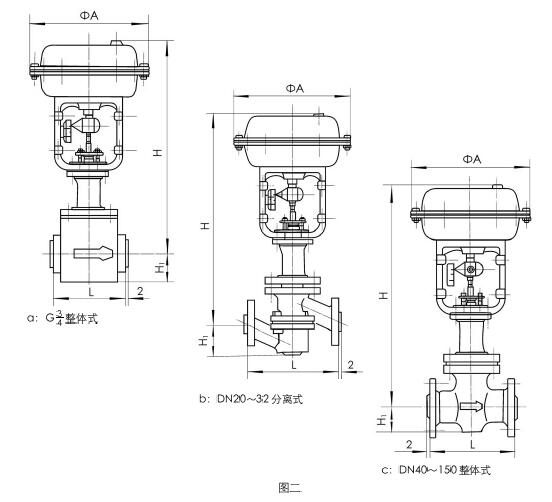

ZHAPF-10W型轻小型气动薄膜直通单座衬塑调节阀外形尺寸
