XCJ系列大型长图自动平衡记录(调节)仪

XCJ系列大型长图自动平衡记录(调节)仪配用一定的变送器,可广泛地在轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位,用于对被测参数进行自动测量,指示和记录。●本系列仪表品种齐全,有
产品描述

XCJ系列大型长图自动平衡记录(调节)仪配用一定的变送器,可广泛地在轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位,用于对被测参数进行自动测量,指示和记录。

●本系列仪表品种齐全,有单笔、双笔、多点各种类型的附加装置。仪表具有满行程时间快,灵敏度高的优点。

●记录纸速度,可在30~1200mm/h的范围内选择;记录纸可见长度达200mm。

●采用塑料笔尖,使用方便,划线流利;多仪表分色或字符打印,便于识别。

●仪表采用组合装配结构,便于维护和检修。



□主要技术指标

电源:220V 50Hz       允许电压变动:10%~-15%

工作环境条件:温度:0~50℃

       相对湿度:10﹪~90﹪

指示基本误差:±0.5%

记录基本误差:±1.0%

回差:0.25%

消耗功率:单笔、多点仪表<40W

     双笔仪表<80W

标尺刻度长:250mm

重量:单笔、多点仪表<26kg

双笔仪表<32kg

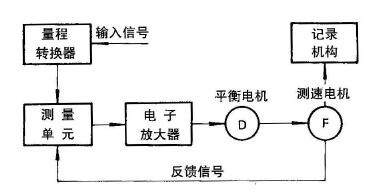

□工作原理

工作原理工作原理

□型号表示

□□□□□—□□□□

□产品类型

X)显示仪表

□产品名称

W)电位差计

Q)平衡电桥

□□产品特征

CJ)大型长图

□记录、调节形式

1)单笔、划线

2)双笔、划线

3)多点打印

4)带自动PID调节装置

□□□□附加装置名称

00)无附加装置

01)带表面定值电接点

01C)表面定值电接点装置(温差电桥)

02)带表内定值电接点

05)带量程扩展

07)自动变速和自动起停

14)多点各定值



□型号规格

   本系列仪表,配各种附加装置,不仅对被测信号进行自动测量、指示和记录,还能实现自动控制和调节。

 型号规格如下:

型号

记录点数及
其附加装置

规格

XWCJ-100
XQCJ-100

单笔

全行程时间2.5s或5s
记录纸速度:30,60,120,300,600,1200或
300,600,1200,3000,6000,12000mm/h

XWCJ-200
XQCJ-200

双笔

XWCJ-300
XQCJ-300

6点、12点

全行程时间2.5s  打印周期5s
记录纸速度:30,60,120,300,600,1200mm/h

XWCJ-101
XQCJ-101

单笔带表面值

全行程时间5s

记录纸速度:30,60,120,300,600,

1200mm/h(打印周期10s)

设定范围为标尺的5%-95%

XWCJ-301
XQCJ-301

6,12点带表面定值

XWCJ-102
XQCJ-102

单笔带表面定值

全行程时间5s

记录纸速度:30,60,120,300,600,

1200mm/h(打印周期10s)

带接点2个,特殊定货可带1-4个双笔仪表:主笔带接点,副笔不带接点,或主、副笔均带接点,多点仪表只带二个接点。

XWCJ-202
XQCJ-202

双笔带表面定值

XWCJ-302
XQCJ-302

6,12点带表面定值

XWCJ-314
XQCJ-314

6、12点带多点
各定值调节与
报警装置

全行程时间5s  打印周期:10s

记录纸速度:30,60,120,300,600,1200mm/h

能对每一点参数可以任意定值。定值范围为标尺的5%-95%,仪表还带JD-106型继电箱,6点仪表一只,12点仪表二只。



型号

记录点数及
其附加装置

规格

XWCJ-105

单笔带量程扩展

全行程时间5s

多点打印周期10s

记录纸速度:30,60,120,300,600,1200mm/h

XWCJ-305

6、12点带量程扩展

XWCJ-400
XQCJ-400

单笔带电动PID调节
装置

全行程时间2.5s

记录纸速度:30,60,120,300,600,1200,mm/h
表内装有“定值、比例、程序”等开关,适合不同自动控制,可与TCA-100型程序信号设定仪配用

XQCJ-101C

单笔表面定值电接点装置(温差电桥)

全行程时间5s

记录纸速度:30,60,120,300,600,1200mm/h

仪表指示基本误差为±1%,回差为0.5%,设定精度为±1%。接点容量,DC 30V 0.5A AC 220V 1A(电阻性)其余同基型。接点数为2个。



●JD-106型继电器箱断

电源:220V  50HZ

工作环境条件:温度:0~50℃.   允许电压变动:10%~-15%

              相对湿度:10%~90%RH

输出接点容量:AC  220V 1A(电阻性)

消耗功率:<10W

外形尺寸:380×175×115mm(长×宽×高)

重量:<7kg



□测量范围

●电位差计的分度和测量范围

传感器种类

分度号

测量范围

镍鉻-康铜

E

0-300℃

0-400℃

0-600℃

0-800℃

200-600℃

400-800℃

镍鉻-镍硅

K

0-600℃

0-800℃

0-1000℃

0-1200℃

0-1300℃

400-800℃

500-1000℃

600-1200℃

铂铑10-铂

S

0-1400℃

0-1600℃

600-1600℃

1200-1800℃

1100-1300℃

1430-1530℃

1300-1800℃

铂铑30-铂铑6

B

0-1600℃

0-1800℃

1300-1800℃

透镜式辐射传感器

F1

400-1000℃

600-1200℃

F2

700-1400℃

900-1400℃

900-1800℃

1100-2000℃

1200-1800℃

直流电动势

mV

0-10

0-20

0-50

0-100

‐5-5

‐10-10

‐50-50

‐100-100

‐1-4

1‐5

‐0.5-9.5

直流电流

mA

0-10

4‐20



●平衡电桥的分度和测量范围

传感器种类

分度号

测量范围℃

铜热电阻

Cu50
(R0=50Ω)

Cu100
(R0=100Ω)

0-50

0-100

0-150

‐50-50

‐50-100

铂热电阻

PT100
(R0=100Ω

0-50

0-100

0-150

0-200

0-300

0-400

0-500

200-400

200-500

‐50-50

‐50-100

‐100-50

‐100-100

‐150-150

‐200-50

‐200-500



□接线端子图

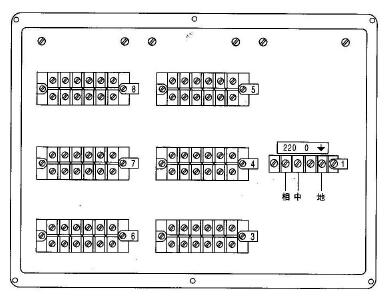

●XWCJ、XQCJ系列仪表接线端子分布图

XWCJ、XQCJ系列仪表接线端子分布图

其中6、7、8为信号部分,3,4,5为控制部分



●单笔仪表外接线端子

单笔仪表外接线端子

  XWCJ-100型  mV刻度

 XWCJ-100 /XWCJ-105型  ℃刻度(带Rw)

 XQCJ-100/XQCJ-105 型

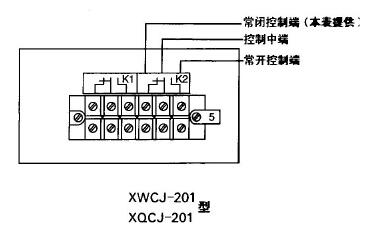

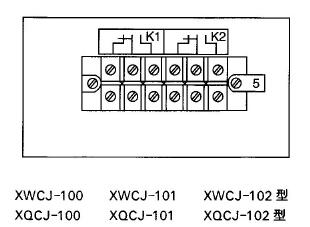

●单笔仪表控制部分接线端子

(信号部分同XWCJ-100、XQCJ-100型)

单笔仪表控制部分接线端子

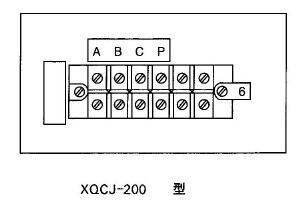

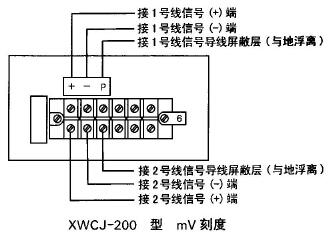

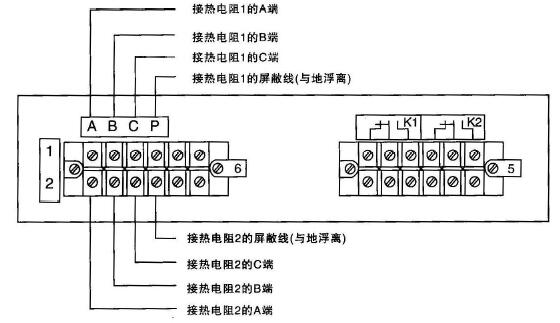

●双笔仪表外接线端子

 双笔仪表外接线端子

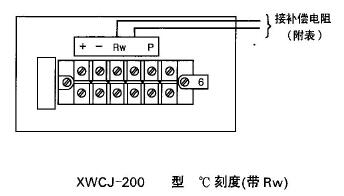

 XWCJ-200型  ℃刻度(带Rw)

           XQCJ-200型

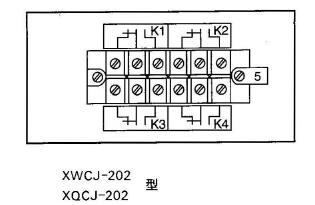

●双笔仪表控制部分接线端子

(信号部分同XWCJ-200、XQCJ-200型)

双笔仪表控制部分接线端子

  XWCJ-202、XQCJ-202型

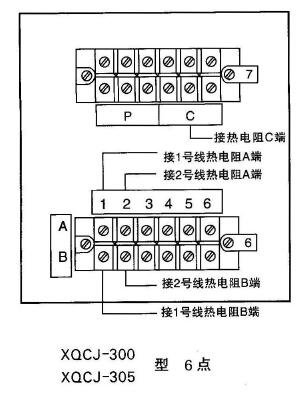

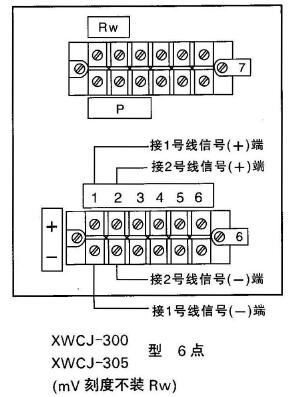

●6点仪表外接线端子

6点仪表外接线端子


6点仪表外接线端子

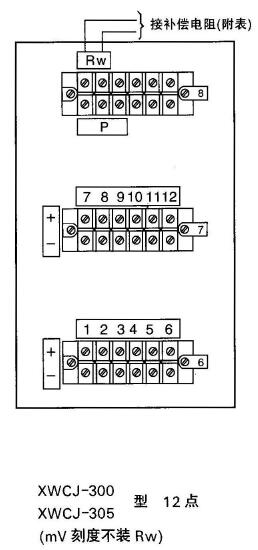

●12点仪表外接线端子

12点仪表外接线端子



●XQCJ-101C型仪表外接线端子

XQCJ-101C型仪表外接线端子

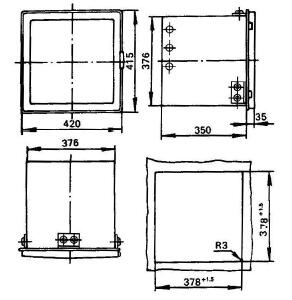

□外形及开孔尺寸    单位:mm

外形及开孔尺

□订货须知

●订货时请注意下列各项内容:

 型号

分度号

测量范围

 记录点数

全行程时间

●举例:

XWCJ-301

 K

 0~1300℃

 6点

 5s
