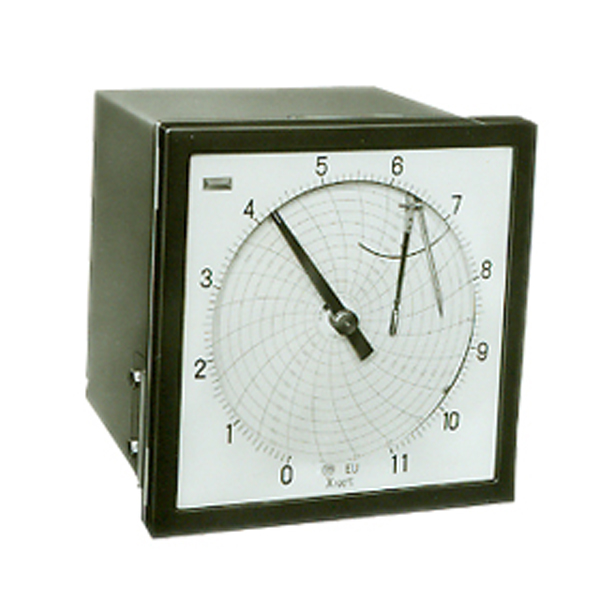

XBJ系列大型圆图自动平衡记录(调节)仪

XBJ系列大型圆图自动平衡记录(调节)仪配用一定的变送器,可广泛地在轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位,用于对被测参数进行自动测量,指示和记录。●本系列仪器表性能可靠,
产品描述

XBJ系列大型圆图自动平衡记录(调节)仪配用一定的变送器,可广泛地在轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位,用于对被测参数进行自动测量,指示和记录。

●本系列仪器表性能可靠,使用方便。

●记录纸没24h更换一次,便于质量分析和保存。

●本系列仪表式单笔连续记录,全行程时间为5秒。结构简单,便于维护和检修。

●仪表标尺刻度为742mm,分辨率高。



□主要技术指标

电源:220V 50Hz

工作环境条件:温度:0~50℃

                   相对湿度:10%~90%

指示基本误差:±0.5%

记录基本误差:±1.0%

回差:0.25%

消耗功率:<40W

记录纸有效宽度:110mm

标尺刻度长:742mm

重量:<23kg

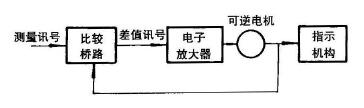

□原理框图

原理框图

□型号表示

□□□□—□□□

□产品类别

X)显示仪表

□产品名称

W)电位差计

Q)平衡电桥

□□产品特征

BJ大型圆图

□指示形式

1)单针式单笔

4)电动连续式PID调节

8)电动断续式PID调节

□□附加装置

00)无附加装置

01)表面定值电接点

02)表内定值电接点

08)程序控制

09)程算装置

21)时间比例

□      型号规格

本系列仪表,配各种附加装置,不仅对被测信号进行自动测量、指示和记录,还能实现自动控制和调节。

 型号规格如下:


型号

记录点数及其附加装置

规格

XWBJ-100
XQBJ-100

单笔

全行程时间不大于5s

记录纸速度1周/24h

XWBJ-101
XQBJ-101

带表面定值

电接点2个或4个,其容量为DC 30V 0.5A(电阻性)

AC 220V 1A(电阻性)

记录纸速度1周/24h

控制精度为±1%

XWBJ-102
XQBJ-102

带表内定值

XWBJ-121
XQBJ-121

带时间比
例装置

比例带:2-20%连续可调

动作周期:10-100s连续可调

控制精度:±1%

记录纸速度:1周/24h

XWBJ-400
XQBJ-400

电动连续式
PID调节

单点,记录纸速度1周/24h

输出DC 0-100mA

负载电阻0~3kΩ输入表内发讯

设定范围:(P)0-100% (I)0-10min(D)0-5min

(I)作用区设定范围(ARW)0~±25%

XUB-100

物位指示记录

指示基本误差:±2.5%

记录基本误差:±3%

测量范围0~5m

指针转角:315°

记录纸速度:1周/24h



□测量范围

 ●电位差计的分度和测量范围

传感器种类

分度号

测量范围

镍鉻-康铜

E

0-300℃

0-400℃

0-600℃

0-800℃

200-600℃

400-800℃

镍鉻-镍铬

K

0-300℃

0-600℃

0-800℃

0-1000℃

0-1300℃

400-800℃

500-1000℃

600-1200℃

铂铑10-铂

S

0-1400℃

0-1600℃

600-1600℃

铂铑30-铂铑6

B

0-1600℃

0-1800℃


F1

400-1000℃

600-1200℃

透镜式辐射传感器

F2

700-1400℃

900-1400℃

900-1800℃

1100-2000℃

1200-1800℃

直流电动势

mV

0-10

0-20

0-50

0-100

‐1-4

直流电流

mA

0-10

4‐20

□平衡电桥和分度和测量范围

变送器种类

分度号

测量范围

铜热电阻

Cu50
(R0=50Ω)

0-50

0-100

Cu100
(R0=100Ω)

0-150

‐50-50

‐50-100













铂热电阻











PT100
(R0=100Ω

0-50

0-100

0-150

0-200

0-300

0-400

0-500

200-400

200-500

‐50-50

‐50-100

‐100-50

‐100-100

‐150-150

‐200-50

‐200-500



□接线端子图

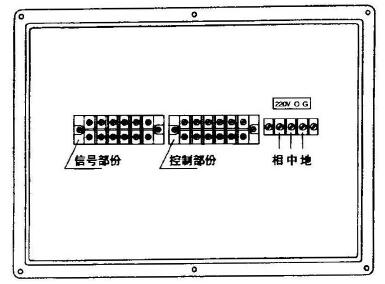

 ●XBJ系列接线端子分布

XBJ系列接线端子分布

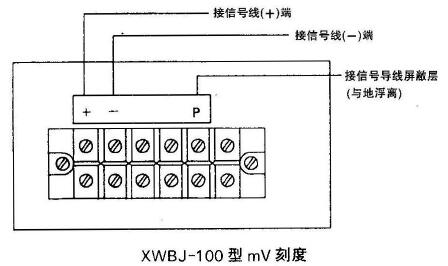

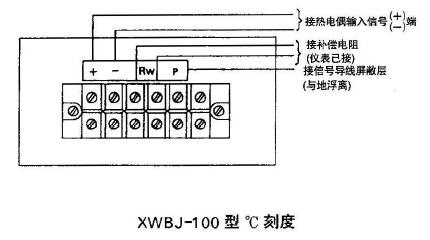

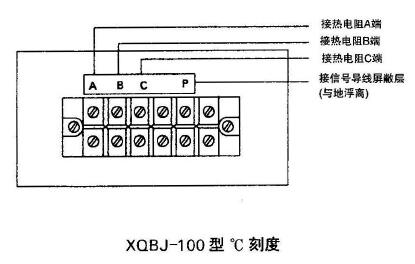

●XWBJ-100、XQBJ-100型仪表信号外接线端子

XWBJ-100、XQBJ-100型仪表信号外接线端子

 XWBJ-100、XQBJ-100型仪表信号外接线端子

 XWBJ-100、XQBJ-100型仪表信号外接线端子

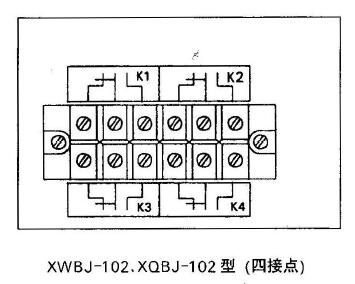

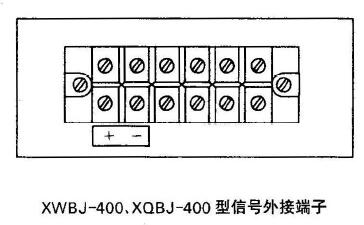

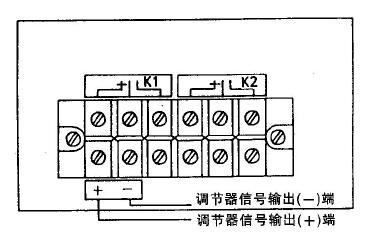

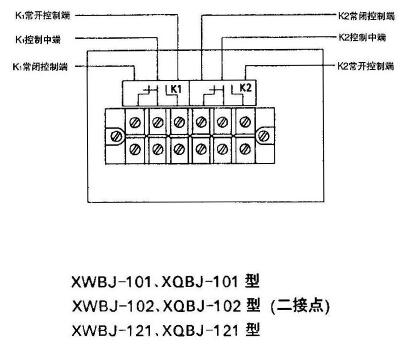

●仪表控制部分外接线端子

(信号部分XWBJ-100、XQBJ-100型)

外接线端子

 外接线端子

 外接线端子

外接线端子

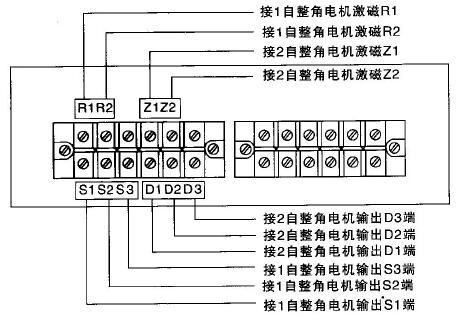

●XUB型仪表外接线端子

XUB型仪表外接线端子

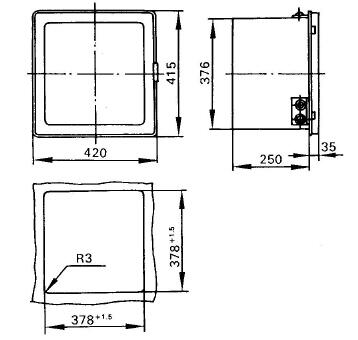

□外形及开孔尺寸        单位:mm

外形及开孔尺寸



□订货须知

●订货时请注意下列各项内容:

   型号

   分度号

   测量范围

●举例:

 XWBJ-101

 K

 0~600℃
