XFJ系列中型长图自动平衡记录(调节)仪

XFJ系列中型长图自动平衡记录(调节)仪配用一定的变送器,可广泛地在轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位,用于对被测参数进行自动测量,指示和记录。●中型长图记录仪表体积小
产品描述

XFJ系列中型长图自动平衡记录(调节)仪配用一定的变送器,可广泛地在轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位,用于对被测参数进行自动测量,指示和记录。

●中型长图记录仪表体积小,重量经,安装在控制屏上可节省屏面,便于实现集中控制。

●仪表整个机架安装在带有滚珠结构的底板上,可以灵活地进拉出,维护和检修十分方便。

□主要技术指标
指示基本误差:±0.5%

记录基本误差:±1%

回差:0.25%

消耗功率:40W

标尺刻度长:180mm

电源:AC 220V 50Hz     允许电压变动:10%~ -15%

工作环境条件:温度:0~50℃

       相对湿度:10%~90%

重量:<18kg



□型号表示

□□□□-□□□

□ 产品类别

X显示仪表

□ 产品名称

W)电位差计
Q)平衡电桥

□□ 产品特征

FJ)中型长图

□记录、调节形式

1)单笔划线记录

3)多点打印记录

□□附加装置名称

00)无附加装置

01)带表面定值电接点

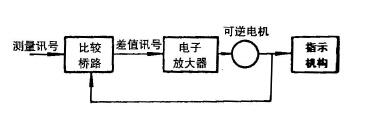

□原理框图

原理框图

□型号规格

本系列仪表,配合各种附加装置,不仅对被测参数进行自动测量、指示和记录,还能实现自动控制和调节。

型号规格如下:


型号

记录点数及其附加装置

规格

XWFJ-100
XQFJ-100

单笔

全行程时间2.5s

记录纸速度:50、400、800mm/h

多点打印周期5s

XWFJ-300
XQFJ-300

6,12点

XWFJ-101
XQFJ-101

单笔
带表面定值

全行程时间2.5s

记录纸速度:50、400、800mm/h

给定值的设定范围标尺的5%-95%

仪表接点数为2个多点打印周期5s

XWFJ-301/XQFJ-301型仪表也可与JD-106型继电器箱配套使用。

XWFJ-301
XQFJ-301

6,12点
带表面定值



□测量范围

●电位差计

变送器种类

分度号

测量范围

铜热电阻

E

0-300℃

0-400℃

0-600℃

0-800℃

200-600℃

400-800℃

镍鉻-镍硅

K

0-600℃

0-800℃

0-1000℃

0-1200℃

0-1300℃

400-800℃

500-1000℃

600-1200℃

铂铑10-铂

S

0-1400℃

0-1600℃

600-1600℃

铂铑30-铂铑6

B

0-1600℃

0-1800℃

透镜式辐射传感器

F1

0-1800℃

600-1200℃

F2

700-1400℃

900-1400℃

900-1800℃

1100-2000℃

1200-1800℃

直流电动势

mV

0-10

0-20

0-50

0-100

‐1-4

‐5-5

‐10-10

‐50-50

‐100-100

直流电流

mA

0-10

4‐20



●平衡电桥

变送器种类

分度号

测量范围℃

铜热电阻

Cu50
(R0=50Ω)

0-30

0-50

0-100

Cu100
(R0=100Ω)

0-30

‐50-50

‐50-100

铂热电阻

PT100
(R0=100Ω

0-50

0-100

0-150

0-200

0-300

0-400

0-500

200-400

200-500

‐50-50

‐50-100

‐100-50

‐100-100

‐150-150

‐200-50

‐200-500

注:如需要测量范围一类表以外的特殊分度号,请在订货时协商,并需提供分度号的计算数据及确定选用记录纸的相应规格。



□接线端子

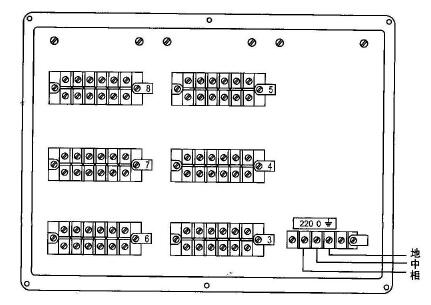

●XWFJ、XQFJ系列仪表接线端子分布图

XWFJ、XQFJ系列仪表接线端子分布图

其中6,7,8为信号部分,3,4,5为控制部分

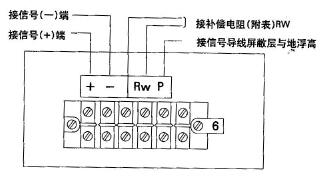

●XWFJ-100、XQFJ-100型单笔仪表外接线端子图

XWFJ-100、XQFJ-100型单笔仪表外接线端子图



XQFJ-100型电桥温度刻度

XWFJ-100型℃刻度

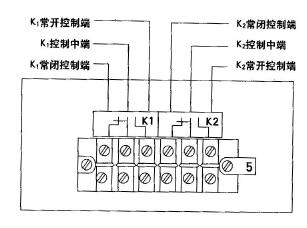

●XWFJ-101、XQFJ-101型 单笔仪表控制部分接线端子图

XWFJ-101、XQFJ-101型 单笔仪表控制部分接线端子图

●XWFJ-300、XQFJ-300型仪表外接线端子图

XWFJ-300、XQFJ-300型仪表外接线端子图

 XWFJ-300、XQFJ-300型仪表外接线端子图

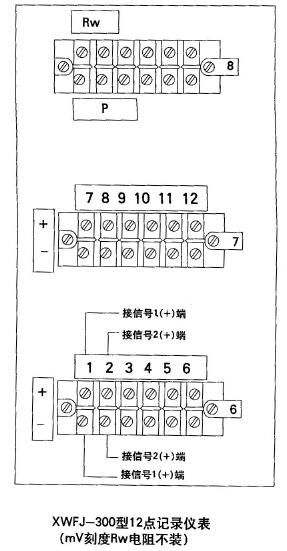

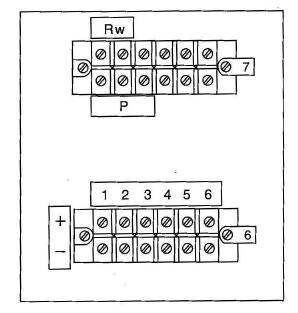

 XWFJ-300型6点记录仪表(mV刻度 Rw电阻不装)

XWFJ-300型6点记录仪表(mV刻度 Rw电阻不装)

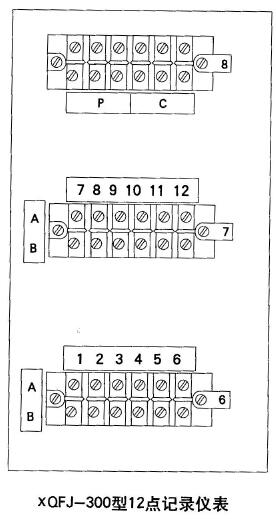

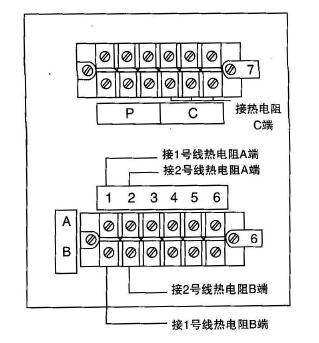

XQFJ-300型6点记录仪表


XQFJ-300型6点记录仪表

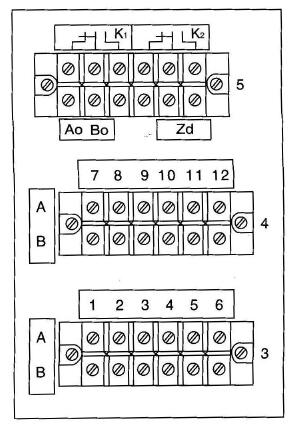

●XWFJ-301、XQFJ-301型控制部分接线端子图

(信号部分接线端子图同XWFJ-300、XQFJ-300型)

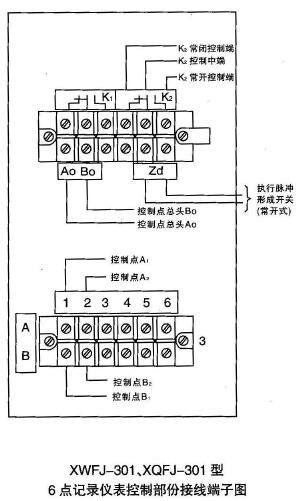

  XWFJ-301、XQFJ-301型控制部分接线端子图

 XWFJ-301、XQFJ-301型控制部分接线端子图

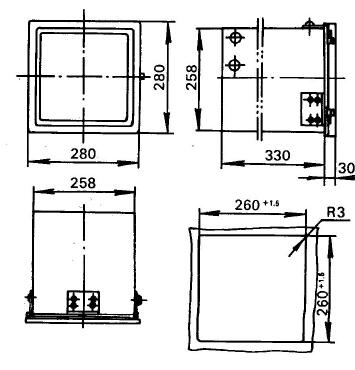

□外形及开孔尺寸    单位:mm

 外形及开孔尺寸

 □订货须知

●订货时请注意下列各项内容:

型号

分度号

测量范围

记录点数

●举例:

XWFJ-101

K

0~600℃

6点
