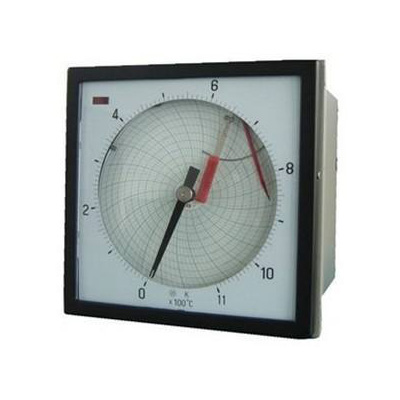

XGJ系列中型圆图自动平衡记录(调节)仪

XGJ系列中型圆图自动平衡记录(调节)仪产品简述本系列仪表配用一定的变送器,可广泛地在轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位,用于对被测参数进行自动测量,指示和记录。●本系
产品描述

XGJ系列中型圆图自动平衡记录(调节)仪产品简述

本系列仪表配用一定的变送器,可广泛地在轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位,用于对被测参数进行自动测量,指示和记录。



●本系列仪表式中型圆图记录仪,结构接凑,体积小,重量经。

●仪表式单笔连续式记录,记录纸没24h更换一次,维护和检修方便。

●仪表标尺刻度长为550mm,指示分辨率高。远距离观察十分清晰。

●抗电干扰性能强。



XGJ系列中型圆图自动平衡记录(调节)仪主要技术指标

指示基本误差:±0.5%

记录基本误差:±1%

回差:0.25%

消耗功率:40W

标尺刻度长:550mm

记录纸有效宽度:87.5mm

电源:AC 220V 50Hz       允许电压变动:10%~-15%

工作环境条件:温度:0~50℃

       相对湿度:10%~90%

重量:<14kg

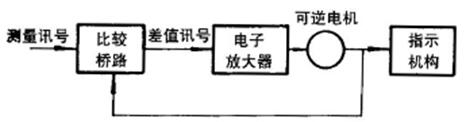

XGJ系列中型圆图自动平衡记录(调节)仪工作原理


XGJ系列中型圆图自动平衡记录(调节)仪型号表示

□□□□-□□□□


□ 产品类别X显示仪表
□ 产品名称W)电位差计 Q)平衡电桥
□□ 产品特征GJ)中型圆图
□ 指示记录形式1)单针、单笔
□□□ 附加装置

00)无附加装置  01)带表面定值电接点  02)带表内定值电接点

13)带发信装置  13-01)带发信和带表面定值电接点








□型号规格

本系列仪表,配各种附加装置,不***对被测信号进行自动测量、指示和记录,还能实现自动控制和调节。

XGJ系列中型圆图自动平衡记录(调节)仪 型号规格如下:


型号记录点数及其附加装置规格
XWGJ-100
XQGJ-100
单笔全行程时间5s  记录纸速度1周/24h
XWGJ-101
XQGJ-101
单笔
带表面定值

全行程时间5s  记录纸速度1周/24h

电接点的容量为DC 30V 0.5A

(电阻性)AC 220V 1A

(电阻性)仪表控制精度为±1%

有上线、下限二个电接点

XWGJ-102
XQGJ-102
单笔
带表面定值
XWGJ-113单笔
带电压发信装置

全行程时间5s 记录纸速度1周/24h

发信装置***大可输出0-50mV

直流电压信号,连续可调。

非线性误差小于满量程的1.5%

有上、下限二个电接点

XWGJ-113-01单笔
带电压发信装置与
表面定值

XGJ系列中型圆图自动平衡记录(调节)仪测量范围

●平衡电桥的分度和测量范围


传感器种类

分度号

测量范围

铜热电阻



Cu50
(R0=50Ω)

0-30℃

0-50

0-100

Cu100
(R0=100Ω)

0-150

‐50-50

‐50-100

铂热电阻

PT100
(R0=100Ω

0-50

0-100

0-150

0-200

0-300

0-400

0-500

200-400

200-500

‐50-50

‐50-100

‐100-50

‐100-100

‐150-150

‐200-50

‐200-500

●平衡电桥和分度和测量范围

传感器种类

分度号

测量范围

铜热电阻

E

0-300℃

0-400℃

0-600℃

0-800℃

200-600℃

400-800℃

镍鉻-镍硅

K

0-600℃

0-800℃

0-1000℃

0-1100℃

0-1200℃

0-1300℃

400-800℃

500-1000℃

600-1200℃

铂铑10-铂

S

0-1400℃

0-1600℃

600-1600℃

铂铑30-铂铑6

B

0-1600℃

0-1800℃

透镜式辐射传感器

F1

400-1000℃

600-1200℃

F2

700-1400℃

900-1400℃

900-1800℃

1100-2000℃

1200-1800℃

直流电动势

mV

0-10

0-20

0-50

0-100

‐1-4

直流电流

mA

0-10

4‐20

XGJ系列中型圆图自动平衡记录(调节)仪接线端子图

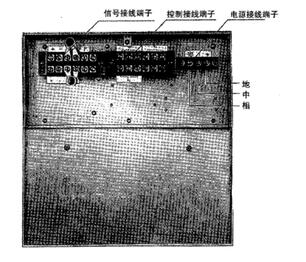

●端子分布图

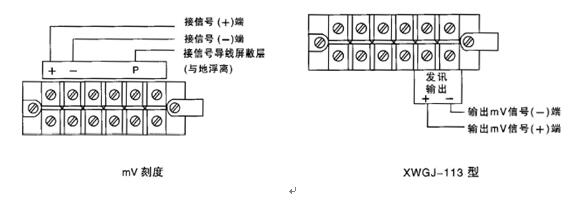

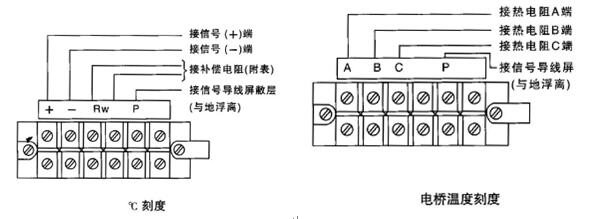

XGJ系列中型圆图自动平衡记录(调节)仪信号外接线端子

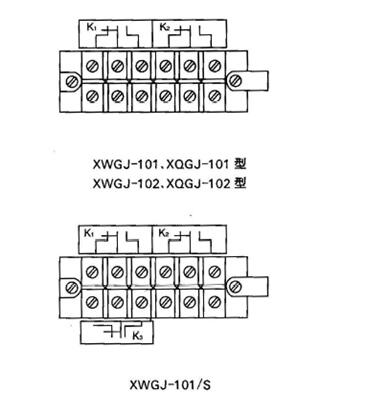

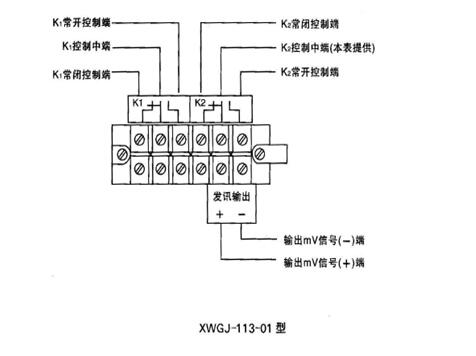

□控制外接线端子

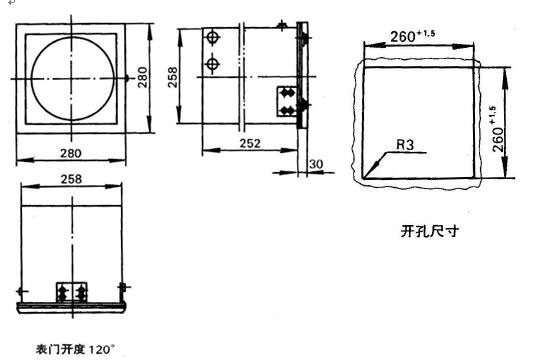

XGJ系列中型圆图自动平衡记录(调节)仪外形及开孔尺寸    单位:mm


XGJ系列中型圆图自动平衡记录(调节)仪订货须知

●订货时请注意下列各项内容:

 型号

分度号

测量范围

●举例:

XWGJ-301

K

0~1200℃
