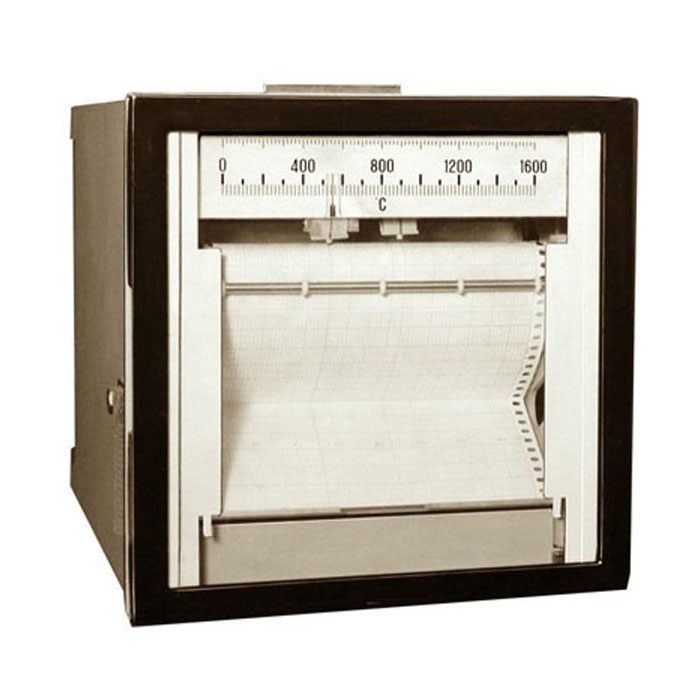

H系列自动平衡记录调节、报警仪

H系列180mm记录仪,它采用多年积累的信息情报和引进电子技术和精密机械而生产的高可靠性的记录仪。H系列自动平衡记录调节、报警仪按各种组合方式有九百种型号供选用,记录方式有单笔、双笔、叁笔的笔书写式
产品描述

H系列自动平衡记录调节、报警仪

H系列180mm记录仪,它采用多年积累的信息情报和引进电子技术和精密机械而生产的高可靠性的记录仪。

H系列自动平衡记录调节、报警仪按各种组合方式有九百种型号供选用,记录方式有单笔、双笔、叁笔的笔书写式和6~12点及24点的行打点式;调节方式有2位置式、3位置式、PID式;报警方式有上限式;下限式;上下限式。由这些组合,可提供用户迫切期待的优质记录仪。

·用于所有的温度计测、控制……

·用于压力、流量等各种工业参量的测定、控制……

·用于气象观测……

180mm记录仪验证可靠性的九个方面:

·高精度

工业用记录仪精度为±0.5%

用新的电子技术和高可靠性的设计,根据用户需要可提供指示精度达到输入量程的±0.25%的产品。

高精度



·长寿命

高分辨、长寿命的平衡用滑线电阻

在记录仪的心脏部份,平衡用滑线电阻采用导电塑料电位器,它分辨率高,寿命比贵金属线绕式高十位以上。

 长寿命

·高可靠

良好的密封性,高可靠性的输入切换开关

   打点式仪表的输入切换开关,使用玻璃封装的乾璜开关,无滑动磨损,且接点用玻璃管保护,故在不良的环境中也具有较长的寿命。

高可靠

·可读性

安装标准的照明灯

全机种都安装标准的照明灯(除24点外),故即使在暗处也可以读出记录数据。

 可读性

·记录清晰

应用临界阻尼记录曲线清晰

通过有微分阻尼电路的伺服放大器的灵敏显示和精密打点机构的打点记录,墨水笔或纤维笔的连续记录,均可清晰地记录所有现象。

 记录清晰

·适应性

   丰富而齐全的选件

有单笔到叁笔的笔书写式记录;有6点到24点的打点记录;有mA 、mV热电偶、测温电阻等输入信号;有二位置式到PID式的调节方式;有上限、下限、上下限式的报警方式。由这些组合可提供所需的丰富齐全的机种。为使H系列的功能进一步发挥备有多重刻度仪表、高灵敏度仪表、带发讯装置仪表等选购件。

 适应性

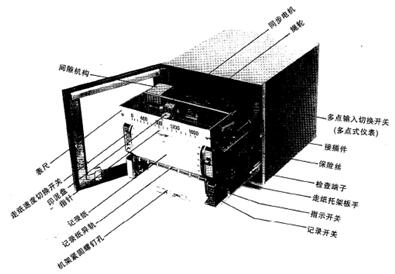

·维修简便

   容易维护检修的单元结构

   量程单元,伺服放大器,走纸机构等主要部件都单元化,且机架也能简易取下,故维护检修容易。



·操作灵活

牢固的结构和方便的前面操作

  在前面显示部,备有操作所须***的开关,而且PID调节单元等也装在仪表内,可在仪表前部进行所有操作。



□型号一览

●单笔(记录仪、记录报警仪)   打点式(记录仪、记录报警仪、记录调节仪)


记录方式

机种

报警方式或调节方式

输入 信 号

输入点数

mA

mV

热电偶

热电阻












单笔

记录仪


EH900-01

EH800-01

EH100-01

EH200-01


Δ溶钢温度记录仪




EH600-01


同浸没热电偶组合

Δ辐射温度记录仪



EH700-01



同辐射温度计组合

记录报警仪

上限或下限式

EH926-01

EH826-01

EH126-01

EH226-01


上下限式

EH936-01

EH836-01

EH136-01

EH236-01


记录调节仪

2位置式

EH921-01

EH821-01

EH121-01

EH221-01


3位置式

EH932-01

EH832-01

EH132-01

EH232-01


断续脉冲形

EH961-01

EH861-01

EH161-01

EH261-01


断续伺服形

EH962-01

EH862-01

EH162-01

EH262-01


电流输出形

EH963-01

EH863-01

EH163-01

EH263-01


打点式

记录仪


EH900-□

EH800-□

EH100-□

EH200-□

6点、12点、24点

Δ辐射温度记录仪



EH700-□



6点

记录报警仪

多点共同设定共同报警

上限或下限式

EH926-□

EH826-□

EH126-□

EH226-□

6点、12点、24点

上下限式

EH936-□

EH836-□

EH136-□

EH236-□

6点、12点、24点

多点个别设定个别报警

上限或下限式

EH928-□

EH828-□

EH128-□

EH228-□

6点、12点*

上下限式

EH938-□

EH838-□

EH138-□

EH238-□

6点*、12点*

记录调节仪

多点共同设定个别调节

2位置式

EH921-□

EH821-□

EH121-□

EH221-□

6点、12点*

多点个别设定个别调节

2位置式

EH927-□

EH827-□

EH127-□

EH227-□

6点、12点*

3位置式

EH937-□

EH837-□

EH137-□

EH237-□

6点*、12点*

□内填入输入点数,输入点数6,12,24点时分别填6,12,24.(例:mV输入,6点记录仪为EH800-06)。

*作为主机附加的报警单元或调节单元(宽288*高144*深370mm).

Δ作为特殊规格应先协商后订货。



·双笔(记录仪,记录报警仪,记录调节仪)



记录方式

机种

第1笔机能

第2笔机能

记录

上限或下限式报警

上下限式报警

2位置式调节

3位置式调节

PID式

断续脉冲形

PID式

断续伺服形

PID式

电流输出形

双笔

记录仪

记录

FH□□00

-

-

-

-

-

-

-

记录报警仪

记录

-

FH□□06

FH□□07

-

-

-

-

-

上限或下限式报警

-

FH□□66

-

-

-

-

-

-

上下限式报警

-

-

FH□□77

-

-

-

-

-

记录调节仪

记录

-

-

-

FH□□04

FH□□05

FH□□01

FH□□02

FH□□03

记录调节报警仪

上限或下限式报警

-

-

-

FH□□64

FH□□65

FH□□61

FH□□62

FH□□63

上下限式报警

-

-

-

FH□□74

FH□□75

FH□□71

FH□□72

FH□□73

□□ 内填入各笔的输入信号,按顺序为第1笔,第2笔,mV输入为8,热电偶输入为1,热电阻输入为2,mA输入为9.

     (例:第1笔mV输入,第2笔热电偶输入的记录仪为FH8100)



·叁笔(记录仪,记录报警仪)



记录方式

机种

第1机能

第2笔机能

第3笔机能

记录

上限或下限式报警

上下限式报警



叁笔

记录仪

记录

记录

GH□□□000

-

-

记录报警仪

记录

记录

-

GH□□□006

GH□□□007

记录

上限或下限式报警

-

GH□□□066

-

记录

上下限式报警

-

-

GH□□□077

□□□内填入各笔的输入信号,按顺序为第1笔,第2笔,第3笔,mV输入为8,热电偶输入为1,热电阻输入为2,mA输入为9。

(例:第1笔mV输入,第2笔热电偶输入,第3笔热电阻热电阻输入是记录仪为GH812000)



□型号表示

●单笔、多点式

E


H


□输入信号

1)热电偶式

2)热电阻式

8)毫伏式

9)电流式

□□报警或调节方式

26)上(或下)限报警

36)上下限报警

27)多点各定二位置调节

28)多点各定上限报警

37)多点各定三位置调节

38)多点各定上下限报警

21)二位置调节

32)三位置调节(仅单笔)

00)记录

61)PID开关形(仅单笔)

62)PID伺服形(仅单笔)

63)PID电流形(仅单笔)

□□输入点数

01)单笔

06)六点

12)十二点

24)二十四点

例:EH126-06  热电偶输入,上限报警,六点记录仪。



●双笔

F

H

******笔输入

第二笔输入

******笔

第二笔



1)热电偶式

2)热电阻式

8)毫伏式

9)电流式

1)热电偶式

2)热电阻式

8)毫伏式

9)电流式

0)记录

6)上(或下)限报警

7)上下限报警

1)PID61式

2)PID62式

3)PID63式

4)二位置调节

5)三位置调节

6)上(或下)限报警

7)上下限报警

0)记录

例:FH1200 ******热电偶输入,第二笔热电阻输入,双笔记录仪。



●叁笔

G

H

******笔输入

第二笔输入

第三笔输入

□□□

第三笔机能



1)热电偶式

2)热电阻式

8)毫伏式

9)电流式

1)热电偶式

2)热电阻式

8)毫伏式

9)电流式

1)热电偶式

2)热电阻式

8)毫伏式

9)电流式

000)三笔均记录

006)******、第二笔记录、第三笔上(或下)限报警

007)******、第二笔记录、第三笔上、下限报警

例:GH111006  第三笔上限报警,热电偶输入,三笔记录报警仪。



□标准分度范围


输入种类

分度号

测量范围

输入种类

分度号

测量范围

E

0-300℃

V


1‐5

0-400℃

mV


1‐10

0-600℃

4‐20

0-800℃













PT100

0-50℃

200-600℃

0-100℃

400-800℃

0-150℃

K

0-300℃

0-200℃

0-600℃

0-300℃

0-800℃

0-400℃

0-1000℃

0-500℃

0-1200℃

200-400℃

0-1300℃

200-500℃

400-800℃

‐50-50℃

500-1000℃

‐50-100℃

600-1200℃

‐100-50℃

B

0-600℃

‐100-100℃

0-1800℃

‐150-150℃

1300-1800℃

‐200-50℃

S

0-1400℃

‐200-500℃

0-1600℃

Cu50

0-50℃

600-1600℃

0-100℃

1200-1800℃

0-150℃

T

0-200℃

‐50-50℃

0-300℃

‐50-100℃

‐200-300℃

Cu100

0-30℃

J

0-300℃

0-50℃

0-400℃

0-100℃

0-600℃

0-150℃

300-600℃

‐50-50℃





F1

400-1000℃

‐50-100℃

600-1200℃






60℃

F2

700-1400℃

70℃

900-1400℃

80℃

900-1800℃

100℃

1100-2000℃

125℃

1200-1800℃

126℃

mV


0-5

150℃

‐1-4


0-10


0-20


0-50


0-100


‐5-5


‐10-10


‐50-50


‐100-100


 注:1.“E、K、B、S、T、J、F1、F2、Pt100、Cu50、Cu100”其单位为℃;

     2.“均格”指表尺是等分刻度;

     3.如有特殊要求或超出本表范围,均可与大华厂销售科联系解决。



□主要技术指标

输入信号:mV-DC3 mV以上

     热电阻-30℃以上(Pt100)

刻度长度:180㎜

指示精度:输入量程的±0.5﹪

指示回差:输入量程的0.25﹪

平衡时间:输入量程移动约2s(50Hz)

记录纸:折叠式—有效记录180mm(全幅200mm)全长20m

         笔书写式—单笔、双笔、三笔三种

         打点式—6点、12点、24点三种

         笔书写式:纤维笔连续记录;第1笔(红)、第2笔(绿)、第3笔(蓝)

         打点式:各点蘸印泥盘打点记录

         打点色—6点:1红、2黑、3天蓝、4绿、5棕、6紫

                 12点:1红、2黑、3天蓝、4绿、5棕、6紫、7橙、8灰、9蓝、10草绿、11桃红、12枚红

                 24点重复12点及1-24点数字打印

走纸速度:12.5、25、50、100mm/h4速及快速Fast

打点时间:6S(50Hz)、5S(60Hz)

记录笔间隔:约4mm(多笔时)

抬落笔(笔式):手动,各笔独立

电源:AC 220V 50Hz

允许电压变动:额定值的10%~15%

环境温度:0℃~50℃

相对湿度:10%~90%RH

允许信号源电阻:直流电压输入:3mV<量程电压≤500mV-10KΩ以下

                             500mV<量程电压≤100mV-10KΩ以下

                 热电偶输入:10KΩ以下

                 热电偶输入:每1线10Ω以下

输入电阻:直流电压输入:3mV≤量程电压≤500mV-约8MΩ

                       500mV<量程电压≤100mV-约1MΩ

                       热电偶输入-约8Ω

绝缘电阻:测定端和接地端子间DC500V 20MΩ以上

          源端和接地端子间DC1000V 20MΩ以上

          测定端和电源端子间DC1000V 20MΩ以上

绝缘强度:测定端和接地端子间AC500V 1min

          源端和接地端子间AC1000V(100V系列电源)1min

          AC1500V(200V系列电源)1min

          测定端和电源端子间AC1000V(100V系列电源)1min

          AC1500V(200V系列电源)1min

照明灯:荧光灯(但24点仪表无照明)

消耗功率:约35W

门:铝制压铸件漆黑钯

外壳:普通钢板漆银灰色

安装方法:面板嵌装式——仅打点式仪表安装角度可后倾30℃

重量:约13.5~16.5Kg

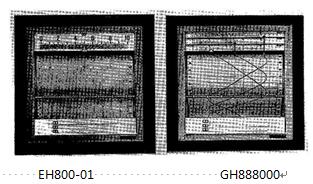

●   笔书写式记录仪

笔书写式记录仪

型号  EH□00-01   单笔        GH□□□000    3笔

      FH□00-00   双笔

□:输入信号   1:热电偶   2:热电阻   8:mV   9:mA



笔书写式记录仪用笔机构清晰连续记录温度、流量、压力等的测定时,在EH系列记录仪中有单笔、双笔、叁笔三种,在多笔仪表中,每笔输入和放大回路都相互独立,所以可在同一记录纸上连续记录完全不同的各种现象。而且在单笔、双笔记录仪中除记录外还有报警或调节的功能,叁笔记录仪中也有报警功能的机种。



□单笔记录仪规格

记录点数:单笔

记录方式:纤维笔连续记录,墨水颜色为红色

平衡时间:全行程移动约2s(50HZ)

走纸速度:12.5、25、50、100mm/h 4速及快速Fast

抬落笔:手动

重量:约13.5kg



□双笔记录仪规格

记录点数:2笔

记录方式:纤维笔连续记录

第1笔(红)  第2笔(绿)

平衡时间:全行程移动约2s(50HZ)

走纸速度:12.5、25、50、100mm/h 4速及快速Fast

抬落笔:手动,各笔独立

记录笔间距:约4mm

重量:约14.5kg



□叁笔记录仪规格

记录点数:3笔

记录方式:纤维笔连续记录

第1笔(红)  第2笔(绿) 第3笔(蓝)

平衡时间:全行程移动约2s(50HZ)

走纸速度:12.5、25、50、100mm/h 4速及快速Fast

抬落笔:手动,各笔独立

记录笔间距:约4mm

重量:约16kg

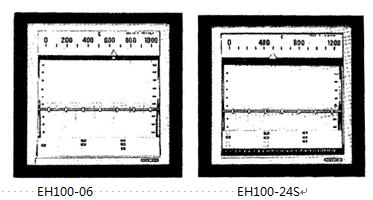

●   打点式记录仪

 打点式记录仪

型号   EH100-□  热电偶输入         EH900-□  mA输入

       EH200-□  热电阻输入         EH900-□  mV输入

□:记录点数6,12,24点



打点记录仪在一定的间隔时间中,清晰地打点记录温度、压力、流量等测量值,EH系列打点式记录仪有6、12、24点三种,在同一记录纸上能记录多种数据,而且某些机种还带有报警和调节功能。



□规格

记录点数:6、12、24点三种

记录方式:各点蘸印, 泥盘打点记录

          6点:1红、2黑,3天蓝、4绿、5棕、6紫

          12点:1红、2黑,3天蓝、4绿、5棕、6紫 7橙、8灰、9蓝、10草绿、11桃红、12玫红

          24点:重复12点或12点重复1-24点数字打印

走纸速度:12.5、25、50、100mm/h 4速及快速Fast

打点间隔:6S(50HZ)

重量:约13.5kg(24点计约15kg)



●本质安全防爆结构温度记录仪

 本质安全防爆结构温度记录仪

      EH100-06(防爆结构)

     型号  EH100-□□:记录点数6、12点

    本质安全防爆结构记录仪,内藏高可靠性的齐纳屏幕障,配用充填形热电偶,可在3nG5爆炸等以及在0种危险场所进行测定记录,有的机种还带有报警功能。

□规格

输入信号K、E、J、T、B、S热电偶

指示精度:输入量程的±0.5%

记录点数:6、12点二种

记录方式:点蘸印泥盘打点记录

防爆结构:本质安全防爆结构

对象气体:3nG5

重量:约13.5kg

型号检定合格号:第29834号



□报警仪规格

报警方式:上限(下限)式或上下限式

设定精度:输入量程的±0.5%

报警不灵敏度:输入量程的0.6%

接点容量:AC 100V 1A

AC 200V 0.5A

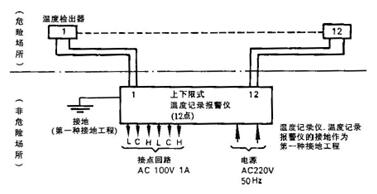

□系统结构

 系统结构

注:在温度检出器上,须***贴有同记录仪一样的检定合格证以及本质安全防爆结构名牌,请用户注意不能使用任意的温度检出器。
