HCBE笼式调节阀

HCBE笼式调节阀是压力平衡式调节阀,阀内件采用套筒导向的先导式阀芯,它主要利用流体的压力实现阀芯快速动作,操作力小。另外,密封型式采用单座密封,流量特性曲线精度高,符合IEC534-2标准。调节阀
产品描述

HCBE笼式调节阀是压力平衡式调节阀,阀内件采用套筒导向的先导式阀芯,它主要利用流体的压力实现阀芯快速动作,操作力小。另外,密封型式采用单座密封,流量特性曲线精度高,符合IEC534-2标准。调节阀动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。配用LHA多弹簧薄膜执行机构或电动执行机构,其结构紧凑、输出力大。产品符合GB/T4213-92。

阀 体
型式:直通铸造球型阀
公称通径:100、150、200mm
公称压力:ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
焊接连接:嵌接焊SW(40~50mm)
材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上阀盖:常温型(P):-17~+230℃
伸长Ⅰ型(E1):-45~-17℃ +230~+566℃
伸长Ⅱ型(E2I):-100~-45℃
伸长Ⅱ型(E2W):-196~-100℃

注:工作温度不准超过各种材料的允许范围。

压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式:柱塞型压力平衡式阀芯

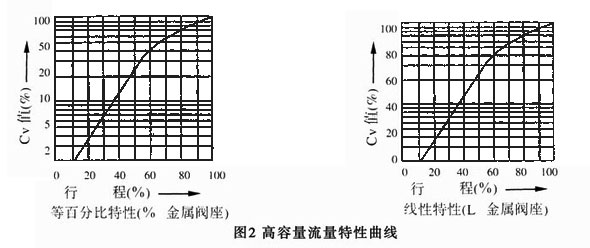

流量特性:高容量流量特性,参考图
金属阀座:等百分比特性(%)和线性特性(L)
软阀座:等百分比特性(%)和线性特性(L),高精度流量特性,参考图
金属阀座:等百分比特性(%)和线性特性(L)
软阀座:等百分比特性(%)和线性特性(L)

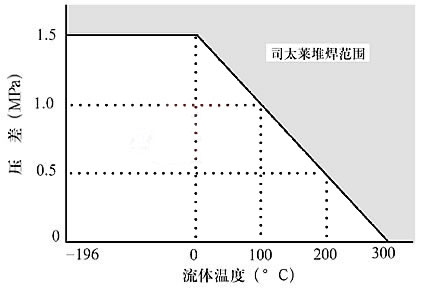

注:1、整体式和分离式套筒应根据公称通径、材料和工作温度而定。2、软阀座的工作温度和压差范围,请参考图3
材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构

型式:LHA多弹簧式薄膜执行机构
膜片材料:乙丙橡胶夹尼龙布
弹簧范围:20~100kPa、80~240kPa
供气压力:140、160、280、350kPa
气源接口:Rc1/4
环境温度:-30~+70℃
阀作用型式:气-开式或气-关式
附件:定位器、手轮机构、气动阀位传送器等。

性能

泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
回差:带定位器:小于全行程的1%,不带定位器:小于全行程的3%(LHA1型小于全行程的5%)
基本误差:带定位器:小于全行程的±1%,不带定位器:小于全行程的±5%

注:采用标准的V型聚四氟乙烯填料

可调范围:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)

Cv值和行程

A、高容量套筒

公称通径(mm)

100

150

200

阀座直径(mm)

100

150

200

额定Cv值

等百分比特性

220

420

820

线性特性

240

435

850

额定行程(mm)

38

50

75

B、高精度特性套筒和普通流量特性套筒

公称通径(mm)

100

125

150

200

250

300

阀座直径(mm)

65

80

100

80

100

125

100

125

150

125

150

200

150

200

250

150

250

300

额定Cv值

68

99

175

99

175

275

175

275

360

275

360

650

395

640

1000

640

1000

1440

额定行程(mm)

38

50

75

100


流量特性

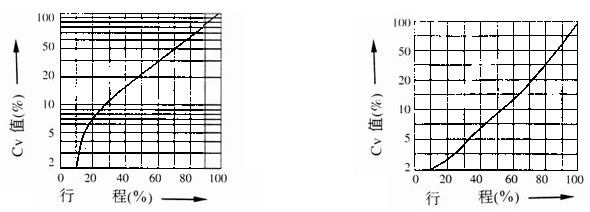

高精度流量特性曲线图

备注:1、17-4PH不锈钢(SCS24)不需堆焊。
    2、空化、闪蒸和禁油的场合,不管工作温度和压力多大,建议堆焊司太莱合金。


允许压差

A.气—关式阀

执行机构

供气压力(KPa)

弹簧范围(KPa)

定位器

允许压差

公称通径(mm)

100

125

150

200

250

300

LHA3D

140

20~100

有或无

18

14

10

-

-

-

160

20~100

43

37

32

-

-

-

350

80~240

60

60

60

-

-

-

LHA4D

140

20~100

有或无

18

-

-

160

20~100

43

-

-

350

80~240

60

-

-

LHA5D

140

20~100

有或无


14

10

160

20~100

37

32

280

20~100

60

60


B.气—开式阀

执行机构

供气压力(KPa)

弹簧范围(KPa)

定位器

允许压差

公称通径(mm)

100

125

150

200

250

300

LHA3R

140

20~100

有或无

18

14

10




280

80~240

60

60

54




LHA4R

140

20~100

有或无

18



280

80~240

60



LHA5R

140

20~100

有或无


14

10

280

80~240

60

60

注:1.***大允许压差不超过ANSI B16.34或JIS B2201标准规定的***大工作压力。
2.黑线框内数字表示阀配用标准规格执行机构。

法兰距 mm

公称通径

A

ANSI 125 FF
ANSI 150 RF
JIS 10K FF RF
PN1.6

JIS 16K RF

ANSI 300 RF
JIS 20K RF
JIS 30K RF
PN4.0

ANSI 600RF
JIS 40K RF
PN6.4

JIS 16K
沟槽型
嵌入型

JIS 20
沟槽型
嵌入型

JIS 30K
沟槽型
嵌入型

JIS 40K
沟槽型
嵌入型

100

352

364

368

394

360

368

379

394

150

451

465

473

508

475

473

486

508

200

543

560

568

610

570

568

580

610


公称通径

A

ANSI 150
RJ

ANSI 300
RJ

ANSI 600
RJ

ANSI 300
LG

ANSI 600 LG

ANSI 150
SW、BW

ANSI 150、600
SW、BW

100

365

384

397

378

391

394

394

150

464

489

511

483

505

473

508

200

556

584

613

578

606

568

610


公称通径AANSI 150JIS 10KRFANSI 300JIS20、30KRFANSI 300JIS 40KRFANSI 150RJANSI 300RJANSI 600RJ125403425457416441460250673708752686724756300737775819749791822

注:法兰距符合IEC534-3标准。

外形尺寸 mm

公称通径

执行机构

H

C

φB

E

P

E1

E2

E2I

E2W

100

LHA3D、R

660

860/870

1020

1205

363

350

115

125

LHA3D、R

737

887

987

1087

363

350


150

LHA3D、R

785

1020/1045

1250

1385

363

350

170

200

LHA4D、R

1090

1350

1580

1710

520

470

220

250

LVA5D、R

1760

2015

2115

2215

670

620


300

LVA5D、R

1810

2020

2120

2220

670

620


备注:1、P=常温型,EⅠ=伸长Ⅰ型,E2=伸长Ⅱ型,E2Ⅰ=整体式,E2W=焊接式
2、表上H栏尺寸是调节阀不带手轮机构的数值,如果带顶装手轮机构,那么要相应加上手轮机构的尺寸。
3、伸长Ⅰ型H栏尺寸,左边数字为JIS 10K和ANSI 125,150的阀,右边数字为JIS 16K和ANSI300以上的阀。

重量 kg

公称通径

执行机构

法兰连接

焊接连接

ANSI 125 150 JIS10K

ANSI 300 JIS16 20 30K

ANSI 600 JIS 40K

ANSI 150,300,600 JIS 16,20,30K

P

E1

E2

P

E1

E2

P

E1

E2

P

E1

E2

E2I

E2W

E2I

E2W

E2I

E2W

E2I

E2W

100

LHA3D、R

75

85

90

93

90

100

105

108

125

135

140

143

87

97

102

105

LHA4D、R

106

116

121

124

121

131

136

139

156

166

171

174

118

128

133

136

150

LHA3D、R

157

172

179

182

187

202

209

212

237

252

259

262

177

192

199

202

LHA4D、R

188

203

210

213

218

233

240

243

268

283

290

293

208

223

230

233

200

LHA4D、R

268

288

298

303

318

338

348

353

438

458

468

473

308

328

338

343


公称通径

执行机构

法兰连接

ANSI 150 JIS10K

ANSI 300 JIS20 30K

ANSI 600 JIS40K

P

E1

P

E1

P

E1

125

LHA3D、R

160

168

170

178

215

223

250

LVA5D、R

560

600

690

710

750

780

300

LVA5D、R

750

780

900

920

1000

1100
