HCN低噪音笼式调节阀

HCN低噪音笼式调节阀可以降低可压缩流体的噪音,为适应气体节流扩散与膨胀,套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道呈S流线型,还设有一个改善套筒周围流体平衡流动的导流翼,
产品描述

  HCN低噪音笼式调节阀可以降低可压缩流体的噪音,为适应气体节流扩散与膨胀,套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道呈S流线型,还设有一个改善套筒周围流体平衡流动的导流翼,使其压降损失小,流量大,噪音低。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。

       用于石油精炼、石油化工,化肥、一般化学、钢铁,治金、造纸、电力、轻工等自动化控制过程中。

       产品结构特点:

       1、实现了更大的cv值与更广的可调比性:从***特的流体分析中产生的S形构造阀体,能够抑制因流路形状复杂而产生涡流以及因流路忽然扩大而引起复杂不规则流动等现象,从而带来较好的介质流动,另外,笼式阀中的导流翼能将套筒周围产生的不稳定流体较好地导入套筒中,由于这些特点,使CV3000系列调节阀与原V系列调节阀相比具有CV值增加30%,另外可调比从30:1扩大到50:1(加附件可达75:1),因而可以用于更大范围下负载变动的控制。

       2、高精度流量特性能带来“理想”的流动:采用高精度流量特性曲线作为标准技术参数,理论上实现“理想”的流动.使过程增益稳定,计算机模拟,阀门开度进行过程控制条件下,可以实现柔性控制。

       3、体积小、重量轻:CV3000系列调节阀由于采用简易机械结构的多弹簧型小型大输出力的薄膜执行机构或精小电子电动执行机构,从而成功地大幅度降低高度,实现小型化,CV3000型调节阀与原V型系列调节阀相比可实现30%—40%的小型化,轻型化,对空间的有效利用作出了贡献。


产品性能参数:

公称通径

DN40-DN300 (11/2″-12″)

阀作用型式

气关式(正作用执行机构)或气开式(反作用执行机构)

公称压力

PN1.0~PN6.4MPa(CLASS125Lb~CLASS600Lb)(10K~40K)

附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构

连接方式

法兰、对焊、承插焊

阀体型式

直通单座套筒型铸造球型阀

适用温度

常温型(P):-17~+230℃。伸长Ⅰ型(E1):-45~-17℃ +230~+566℃。伸长Ⅱ型(E2I):-100~-45℃。伸长Ⅱ型(E2W):-196~-100℃

阀芯型式

压力平衡型阀芯。分离式、多孔型二级节流结构套筒

驱动方式

气动

流量特性

线性特性

机构型式

多弹簧气动薄膜执行机构

泄漏量

金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
     软阀座:小于阀额定容量的10-7, 符合ANSI B16.104-1976V级


弹簧范围

20~100、80~240kPa(LHA,LVA5型),190~350、190~400kPa(LVA6型)

回差

全行程的≤1%(带定位器),≤3%(不带定位器)

供气压力

140~400kPa(LHA型)、140~280kPa(LVA5型)400~500kPa(LVA6型)、300~500kPa(LVP型)



基本误差

全行程的≤±1%(带定位器), ≤±5%(不带定位器)

气源接口

Rc1/4”

可调范围

25:1或50:1



环境温度

-30~+70℃



 产品主要零件材料:

零件名称

阀体、阀盖

膜片

密封

主要材料

碳钢、不锈钢、铬钼钢、钛

乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

不锈钢、不锈钢堆焊司太利合金、钛和耐腐蚀合金、聚四氟乙烯



产品主要尺寸:

法兰距mm

公称通径

A

ANSI 125 FF
ANSI 150 RF
JIS 10K FF RF
PN1.6

JIS 16K RF

ANSI 300 RF
JIS 20K RF
JIS 30K RF
PN4.0

ANSI 600RF
JIS 40K RF
PN6.4

JIS 16K
沟槽型
嵌入型

JIS 20
沟槽型
嵌入型

JIS 30K
沟槽型
嵌入型

JIS 40K
沟槽型
嵌入型

40

222

231

235

251

235

236

248

251

50

254

263

267

286

265

267

276

286

65

276

288

292

311

290

292

303

311

80

298

313

317

337

310

317

326

337

100

352

364

368

394

360

368

379

394

150

451

465

473

508

475

473

486

508

200

543

560

568

610

570

568

580

610



公称通径

A

ANSI 150
RJ

ANSI 300
RJ

ANSI 600
RJ

ANSI 300
LG

ANSI 600 LG

ANSI 150
SW、BW

ANSI 150、600
SW、BW

40

235

248

251

244

248

251

251

50

267

283

289

276

283

286

286

65

289

308

314

302

308

311

311

80

311

333

340

327

333

337

337

100

365

384

397

378

391

394

394

150

464

489

511

483

505

473

508

200

556

584

613

578

606

568

610

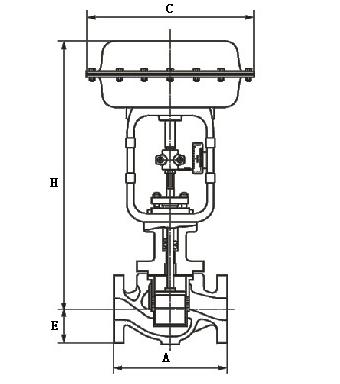

 外形尺寸:

公称通径

执行机构

H

C

φB

E

常温型(P)

伸长Ⅰ型(E1)

伸长Ⅱ型(E2I)

伸长Ⅱ型(E2W)

40

LHA1D、R

425

590

705

945

230

218

70

LHA2D、R

500

665

780

1020

281

267

LHA3D、R

590

760

875

1140

363

350

50

LHA1D、R

425

595

710

950

230

218

80

LHA2D、R

500

670

785

1025

281

267

LHA3D、R

595

765

875

1140

363

350

65

LHA2D、R

575

745/755

880

1130

281

267

88

LHA3D、R

630

800/810

930

1180

363

350

LHA4D、R

865

1035/1045

1165

1495

520

470

80

LHA2D、R

580

755/765

900

1135

281

267

98

LHA3D、R

635

810/820

955

1190

363

350

LHA4D、R

870

1045/1055

1190

1505

520

470

100

LHA2D、R

610

810/870

915

1150

281

267

113

LHA3D、R

660

860/870

1020

1205

363

350

LHA4D、R

890

1100/1110

1255

1520

520

470

LVA5R

1420

1635

1820

2050

-

620

LVA6R

1160

1375

1560

1790

-

445

150

LHA3D、R

785

1020/1045

1250

1385

363

350

170

LHA4D、R

955

1190/1215

1425

1570

520

470

LVA5R

1480

1740

1980

2110

-

620

LVA6R

1220

1480

1720

1850

-

445

200

LHA4D、R

1090

1350

1580

1710

520

470

220
