一、97-21000气动单座调节阀 概述
97-21000系列气动单座调节阀是由我厂引进美国Masoneilan公司的21000系列单座阀与自行开发的气动薄膜多弹簧执行机构组成。气动薄膜多弹簧执行机构具有体积小、重量轻的特点。

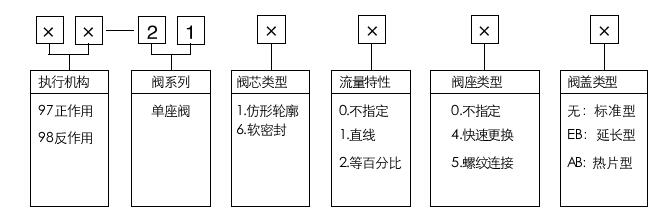

二、型号编制说明
三、主要技术指标
1. 本产品企业标准代号：Q/YXBM862
2. 主要技术指标
项目名称 | 技术指标（带阀门定位器） |
基本误差 | ±2% |
回差 | 2% |
死区 | 0.8% |
3、规格及连接形式
压力等级 口径（英寸） | 150 | 300 | 600 |
1 1/2 | ○ | ○ | ○ |
2 | ○ | ○ | ○ |
3 | ○ | ○ | ○ |
4 | ○ | ○ | ○ |
6×3 | ○ | ○ | — |
6 | ○ | ○ | ○ |
8×4 | ○ | ○ | — |
8 | ○ | ○ | ○ |
注：口径一栏中6×3表示6‘’阀体内装入3‘阀内件，其余类推。
4、温度范围及泄漏等级（见表3）
口径(英寸) | 压力等级 | 阀芯类型 | 温度范围（℃） | 泄漏等级 ANSI B16.104Class | |
标准型阀盖 | 延长型或热片型阀盖 | ||||
3/4~6 | 150、300 | 仿形轮廓 | -17~200 | -29~427 | IV、V |
3/4~1 1/2 | 600 | 仿形轮廓 | -17~200 | -195~566 | IV、V |
2~6 | 600 | 仿形轮廓 | -17~200 | -195~427 | IV、V |
3/4~6 | 600 | 软密封 | -17~200 | -29~232 | VI |
注：（1）标准型阀盖推荐使用温度为-17~200℃；
（2）延长型阀盖推荐使用温度为-51~-18℃、201~427℃；
（3）低于-51℃推荐使用特殊延长型阀盖。
（4）热片型阀盖推荐使用温度为427℃以上。
5.额定流量系数（见表4）
临界流量系数Cf=0.9
阀座直径（英寸） | 小流量阀内件 | 0.250 | 0.375 | 0.500 | 0.812 | 1.250 | 1.625 | 2.000 | 2.625 | 3.500 | 5.000 | |
口径（英寸） | 行程（mm） | 额定Cv | ||||||||||
3/4 | 20.3 | 0.03、0.06、0.11、0.3、0.6、1.0 | 1.7 | 3.8 | 6 | 12 | 16* | |||||
1 | 20.3 | 1.7 | 3.8 | 6 | 12 | 16* | ||||||
1.5 | 20.3 | 1.7 | 3.8 | 6 | 13 | 25 | 35* | |||||
2 | 20.3 | 1.7 | 3.8 | 6 | 15 | 26 | 46 | |||||
3 | 38.1 | 31 | 47 | 72 | 110 | |||||||
4 | 38.1 | 49 | 74 | 113 | 195 | |||||||
6 | 50.8 | 126 | 208 | 400 | ||||||||
注：*只有直线特性且无软密封结构。
6.固有流量特性

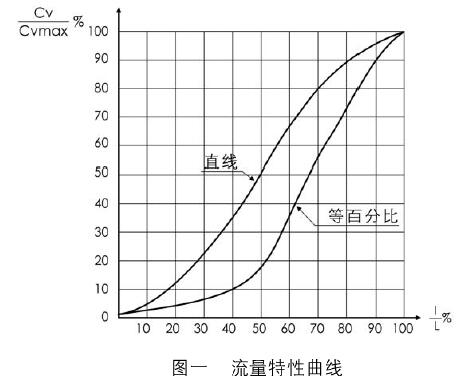

21000系列单座阀有两种流量特性：直线和等百分比流量特性，特性曲线见图1.固有可调比R 50:1.

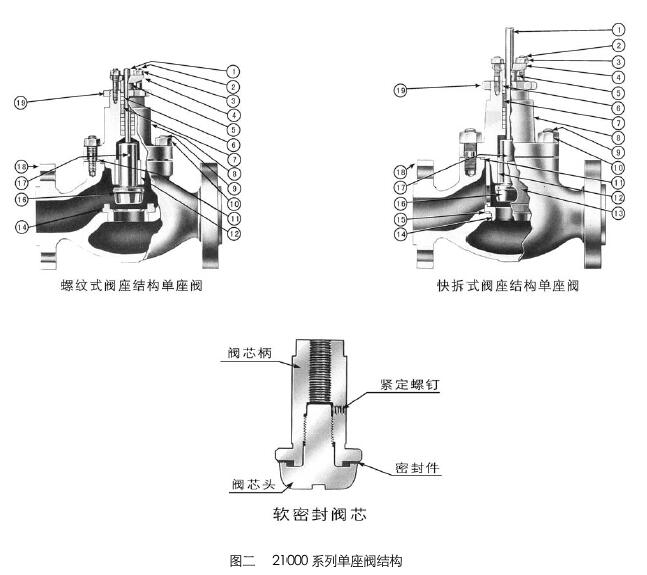

7.主要零件材料（见图二）
序号 | 零件名称 | 材料 |
1 | 阀杆 | SUS304、SUS316、SUS630、NCF750 |
6 | 填料 | P4519#M、P#316和P#6610组合使用 |
8 | 阀盖 | ASTM A105、ASTM A182 F11、SUS304、SUS316 |
12 | 导套 | 9Cr18、Stellite No.6 |
13 | 套筒 | SUS304、SUS316、SUS630 |
14 | 阀座 | SUS304、SUS316、SUS403、SUS304密封面堆焊Stellite No.6、 SUS316密封面堆焊Stellite No.6、 |
16 | 阀芯 | SUS304、SUS316、SUS403、SUS304或SUS316密封面堆焊Stellite No.6 SUS304或SUS316轮廓堆焊Stellite No.6、SUS304或SUS316嵌聚四氟乙烯 |
18 | 阀体 | SCPH2、WCB、SCPH21、WC6、SCS13、CF8、SCS14A、CF8M |
注：也可用国内同类材料。
