电流表电压表

热门关键词:
  • 15979054422604.jpg

电压表

电压表特性:精度:1.5级环境温度范围:-25℃- +55℃外壳防护:按IP42/52耐振动:0.7g前面板尺寸:96x96mm,72x72mm,48x48mm,240x240mm,190x190m
产品描述

电压表特性:

精度:1.5级

环境温度范围:-25℃- +55℃

外壳防护:按IP42/52

耐振动:0.7g

前面板尺寸:96x96mm,72x72mm,48x48mm,240x240mm,190x190mm

仪表偏转角:90° 240°

仪表标度尺:白色底黑色刻度如需设定值可划红线。

仪表安装:用二个对角支架固定

电流表量限可定做+ - 刻度




电压表产品分类 :


产品型号

展开角

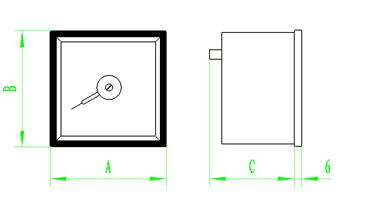

外型尺寸(A×B×C)

开孔尺寸(mm)

重量(kg)

备注

Q144-ZC

240°

144×144×80

138+0.5×138+0.5

1.2


Q96-ZC

96×96×80

92+0.5×92+0.5

0.4


Q72-ZC

72×72×80

68+0.5×68+0.5

0.3


Q144-ZC-G

144×144×80

138+0.5×138+0.5

1.2

带背光

Q96-ZC-G

96×96×80

92+0.5×92+0.5

0.4

Q72-ZC-G

72×72×80

68+0.5×68+0.5

0.3

Q144-ZCA

144×144×80

138+0.5×138+0.5

1.2

带报警

Q96-ZCA

96×96×80

92+0.5×92+0.5

0.4

Q72-ZCA

72×72×80

68+0.5×68+0.5

0.3

Q144-ZCO

144×144×80

138+0.5×138+0.5

1.2

带4~20mA隔离输出

Q96-ZCO

96×96×80

92+0.5×92+0.5

0.4

Q72-ZCO

72×72×80

68+0.5×68+0.5

0.3

Q144-BC

90°

144×144×80

138+0.5×138+0.5

1.2


Q96-BC

96×96×80

92+0.5×92+0.5

0.3


Q72-BC

72×72×80

68+0.5×68+0.5

0.25


Q48-BC

48×48×56

44+0.5×44+0.5

0.15


Q96D-BC

96×96×80

92+0.5×92+0.5

0.7

双路直流表

Q144-BC-G

144×144×80

138+0.5×138+0.5

1.2

带背光

Q96-BC-G

96×96×80

92+0.5×92+0.5

0.3

Q72-BC-G

72×72×80

68+0.5×68+0.5

0.25

Q96D-BC-G

48×48×56

68+0.5×68+0.5

0.15

双路直流表带背光

Q190D-BC

190×240×80

184+0.5×184+0.5

1.45

双路直流表带背光(挖泥船产量表)

Q240D-BC

240×240×80

228+0.5×228+0.5

2

Q144-BCA

144×144×80

138+0.5×138+0.5

1.2

带报警

Q96-BCA

96×96×80

92+0.5×92+0.5

0.3

Q72-BCA

72×72×80

68+0.5×68+0.5

0.25

Q144-BCO

144×144×80

138+0.5×138+0.5

1.2

带4~20mA隔离输出

Q96-BCO

96×96×80

92+0.5×92+0.5

0.3

Q72-BCO

72×72×80

68+0.5×68+0.5

0.25

Q96H-BC

槽型

96×48×130

96+0.5×45+0.5

0.35

槽型

Q96H-BC-G

96×48×130

96+0.5×45+0.5

0.35

槽型带背光




电压表测量范围:见下表



配75mA外附分流器接入

mV

V

mA

A

A

KA

0-200

0-1

0-100

0-0.5

0-75

0-1

0-10

0-1

0-300

0-3

0-150

0-1

0-100

0-2

0-15

0-1.5

0-500

0-5

0-300

0-2

0-150

0-3

0-20

0-2

0-600

0-7.5

0-350

0-3

0-200

0-5

0-30

0-3


0-10

0-500

0-5

0-300


0-50

0-4


0-15

0-600

0-15

0-500


0-75

0-4.5


0-20

0-700

0-20

0-600


0-100

0-5


0-30

0-800

0-30

4-20


0-150

0-6


0-50


0-50



0-200

0-7.5


0-75





0-300








0-500








0-750



连接外附分流器和表头的定值导线电阻为0.035欧。

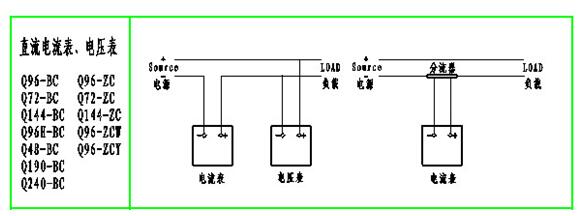

直流电流表电压表接线图:
