GGD-330型测量控制器概述：

    GGD-330型测量控制器是一个集称量或测力显示、四定值控制及模拟变送的多功能小型控制仪表。电路采用单片机和A/D转换器。智能化程度高，所有调校及设定均由前面板轻触式键盘的操作来完成，调校及设定的结果可长期断电保持，使用十分方便和可靠。适用于称重或测力显示、定值控制、传感器信号变送等场合。

主要技术指标和特性

●   传感器激励电源：DC10V，150mA，zui多可并联使用四只内阻为350欧姆的传感器。

●   传感器输入信号范围：0-30mV（0-3mV/V）。

●   调零范围：0-30mV。

●   zui大可显示分度数：65000字。

●   zui大可显示灵敏度：2000字/mV。

●   测量非线性：0.01%FS。

●   采样速度：75次/秒。

●   模拟变送输出信号：4-20mA，外接负载zui大500欧姆。

●   模拟变送输出信号精度：0.03%。

●   定值控制开关输出特性：继电器常开开关输出，AC125V，0.5A。

●   显示器：五位LED数码显示，五位LED发光管状态指示。

●   键盘：五个复合操作式轻触键盘。

●   工作环境温度：0~40℃

●   工作电源：AC220V，50Hz，5W

●   外形尺寸：96×96×120

●   开孔尺寸：91×91

GGD-330型测量控制器仪表的外观结构和接线

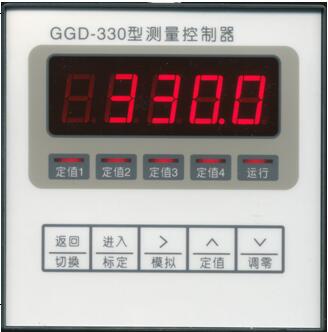

2．1仪表的前面板

2．2仪表的后面板

2．3接线端定义

1——4-20mA模拟输出正端

2——4-20mA模拟输出负端

3——4-20mA模拟输出屏蔽端

4——传感器输入屏蔽端

5——10V传感器激励正端(红)

6——10V传感器激励负端(白)

7——传感器信号正端(黄)

8——传感器信号负端(蓝)

9——定值4继电器开关输出端AC220V工作电源

10——定值4继电器开关输出端AC220V工作电源

11——定值3继电器开关输出端

12——定值3继电器开关输出端

13——定值2继电器开关输出端

14——定值2继电器开关输出端

15——定值1继电器开关输出端

16——定值1继电器开关输出端

23——AC220V工作电源

24——AC220V工作电源

25——接地端

26——接地端

注：17一22端子无定义

安全警告：本仪表采用AC220V供电，机身小巧，接线端子紧凑，为保证人身和仪表的安全，切记应在确认断电后，才能进行所有的接线操作，并在接线后，仔细检查220V是否接在23和24端子上，经确认后，方可通电。另外，仪表应远离易燃物。

3 功能操作

3．1调零

在运行状态（运行指示灯亮，以下同）下，同时按下【切换】和【调零】键，仪表即刻完成调零并显示零。调零可在称量范围内根据需要任意进行，不受限制。

3．2标定

标定是在仪表显示值与实际负载不相吻合、超出允许的误差时而进行的一种精度校准操作。如果用户在定购仪表的同时定购称重传感器，那么产品一般在供货前已经经过标定，用户在早期的使用中不再需要进行此项操作了。需指出的是：标定并非是满量程设置，本仪表没有量程上限限制。

标定操作之前先正确调零，然后在传感器上加载标准负载（砝码），加载的标准负载应尽量接近实际的***大量程，以提高标定的精度。然后在运行状态下，同时按下【切换】和【标定】键并维持数十秒后（是为防止不当的操作），直到【运行】指示灯熄灭，仪表的万位显示闪烁，此时可进行标定数据（加载重量的标准值）的设定。

数据的设定方法如下：

①           按动【＞】键移动欲调整的显示位，移动的方向向右并循环，被选中的显示位会以闪烁方式显示。

②           按动【∧】键，使闪烁显示位的数值变大。

③           按动【∨】键，使闪烁显示位的数值减小。

当面板上的显示数被调整到要求的标定值后（不包括小数点），按【进入】键确认，此时仪表在千位数上出现一个小数点，用【＞】键可使小数点分别出现在百位、十位和个位上，到达所需位置时，按【进入】键确认。【运行】指示灯点亮，标定操作结束。

3．3定值设定

在需要使用定值输出时，可通过键盘操作对仪表的四个定值进行设定。

在运行状态下，同时按下【切换】和【定值】键，【运行】指示灯熄灭，【定值1】指示灯点亮，此时可对定值1进行数值设定。设定方法如下：

①    按动【＞】键移动欲调整的显示位，移动的方向向右并循环，被选中的显示位会以闪烁方式显示。

②    按动【∧】键，使闪烁显示位的数值变大。

③    按动【∨】键，使闪烁显示位的数值减小。

当面板上的显示数被调整到要求的定值后，按【进入】键确认，定值1设定完成。【定值2】指示灯点亮，用和定值1数值设定相同的方法进行定值2数值的设定，直至四个定值全部设定完毕。仪表在定值设定时，是以循环方式进行的，即定值4设定完后，又会返回到定值1的设定操作，此时用户可以继续用【进入】键检查各定值的设定值，当然也可以重新修改设定值，并在任意时候，按【返回】键，【运行】指示灯点亮，定值设定结束。

建议：若不使用定值或没有用足四个定值时，可对全部或剩余的定值，设定到量程的上限以上，以避免不必要的继电器开关频繁动作。

3．4模拟输出整定

    仪表提供一个4-20mA的模拟输出，可用于计算机、记录仪等远程终端的接口。

    模拟输出整定包含三个操作步骤：模拟输出的零基准、模拟输出的满量程和满量程输出的定义。模拟输出整定的所有操作并不需要有传感器实际加载信号的支持。

    在运行状态下，同时按下【切换】和【模拟】键，【运行】指示灯熄灭，显示器高位显示L，此时，可对模拟输出的4mA零基准进行调整。为适应调整的习惯和方便，模拟输出的零位和量程调整与前述的数据设定方法不同，***用【∧】和【∨】两个键对信号大小调整，【∧】键是将信号调大，【∨】键是将信号调小，且可以连续按键不放进行快速调整或者点动按键进行慢速调整。调整时，除仪表的低四位显示数变动外，后面板的模拟输出端也有相应的模拟输出，可供终端统调。调整是否准确应以实测为准，显示数***供参考。一旦调准后，按【进入】键确认，显示器高位显示H，此时，可对模拟输出的满量程20mA进行调整，调整的方法和要求同零基准的调整。按【进入】键确认后，显示器的万位闪烁，此时可对模拟输出的满量程进行定义，所谓满量程输出的定义就是指测量信号达到何值时模拟输出达到满量程。数据设定方法同3.2条标定中有关所述。
